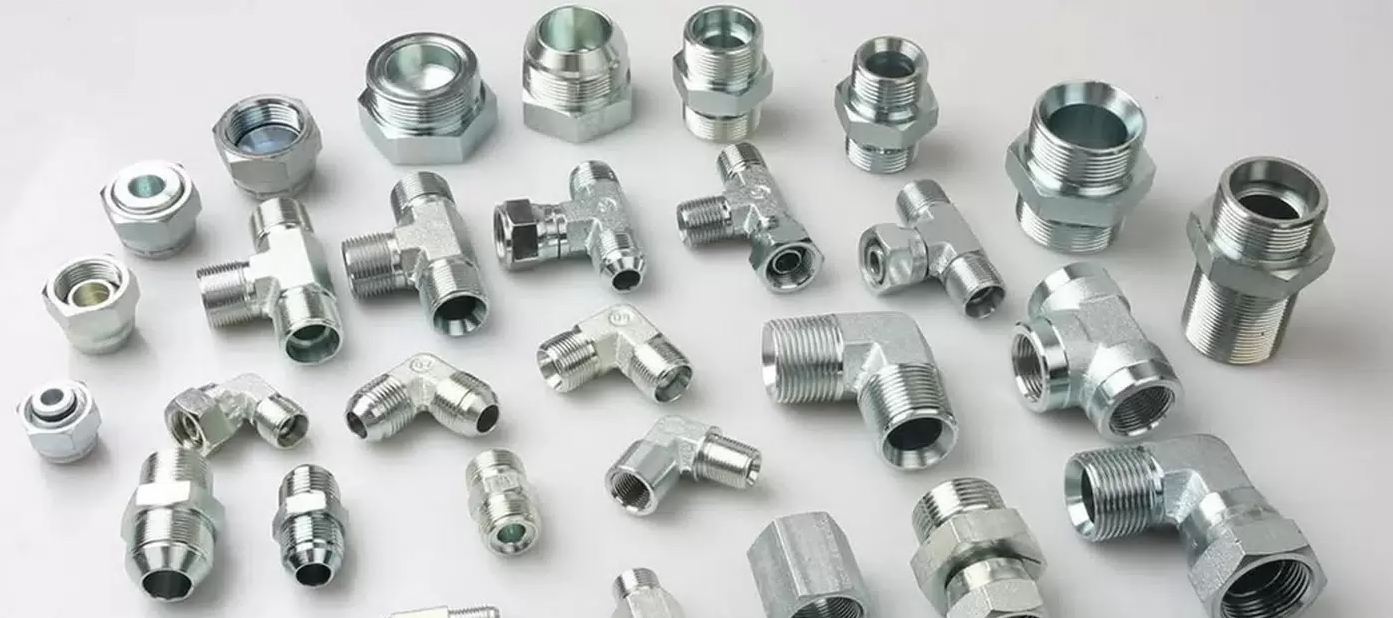

Гид по типам резьбовых фитингов для труб разного диаметра: ниппели, футорки, сгоны и муфты

При монтаже или ремонте трубопровода практически никогда не обойтись без соединения труб разного диаметра или создания разветвлений. В инженерной сантехнике главными помощниками в этом деле выступают резьбовые фитинги. В этом материале мы подробно разберем четыре ключевых типа деталей: ниппели, футорки, сгоны и муфты. Вы узнаете, для чего они нужны, чем отличаются и как правильно сделать выбор.

Муфты: простое соединение труб одного диаметра

Муфта — самый распространенный вид фитинга для прямолинейного соединения двух труб. Она представляет собой короткую трубку с внутренней резьбой с обеих сторон.

• Назначение: Герметичное соединение двух отрезков трубы одинакового диаметра по прямой линии.
• Особенности: Бывают переходными (для соединения труб разного диаметра, но об этом чуть позже), но классическая муфта — соединитель одинаковых размеров. Может использоваться как самостоятельный элемент или в паре со сгоном для создания разборного соединения.
• Совет по монтажу: При накручивании муфты на трубу обязательно используйте уплотнитель (лен, фум-ленту или анаэробный герметик) для обеспечения герметичности.

Ниппели: «бочонки» для монтажа в стесненных условиях

Ниппель (часто называют «бочонок») — это отрезок трубы с наружной резьбой на обоих концах. По сути, это ответная часть для муфты.

• Назначение: Используется, когда нужно соединить две детали с внутренней резьбой (например, две муфты или муфту и запорный кран) в условиях, где нет возможности вращать трубу.
• Виды: Самый популярный — прямой ниппель. Но существуют и ниппели переходные, у которых диаметры или шаги резьбы на концах отличаются.
• Где применяется: Идеален для создания компактных узлов в сантехнических шкафах, подключения водонагревателей, счетчиков воды.

Футорки: незаменимые помощники при смене диаметра

Футорка — это фитинг, который специально спроектирован для перехода с одного диаметра на другой. Внешне она похожа на шестигранную гайку, но с секретом: снаружи у нее крупная резьба для вкручивания в фитинг большего диаметра, а внутри — резьба меньшего диаметра для подключения трубы или прибора.

• Назначение: Уменьшение диаметра резьбового отверстия. Например, когда у вас чугунная муфта на 2 дюйма, а подключить нужно трубу на 1/2 дюйма.
• Конструкция: Шестигранная форма позволяет легко затянуть футорку гаечным ключом.
• Важно: Всегда обращайте внимание на направление резьбы (правая/левая), хотя в сантехнике для воды чаще всего используется правая.

Сгоны: решение для невращающихся элементов

Сгон — это фитинг, который внешне напоминает отрезок трубы, но с одной стороны у него длинная резьба, а с другой — короткая. Это ключевой элемент для монтажа несъемных частей трубопровода.

• Назначение: Соединение двух неподвижных труб или подключение прибора, когда нельзя провернуть сами трубы.
• Принцип работы: Деталь вкручивается короткой резьбой в один неподвижный элемент. Затем на длинную резьбу накручивается контргайка и муфта. Муфта накручивается на резьбу второго неподвижного элемента, фиксируя соединение. Контргайка стопорит муфту.
• Плюсы: Обеспечивает полную разборность узла в будущем.

Как выбрать и не ошибиться?

1. Материал: Для систем водоснабжения и отопления чаще всего используют латунные фитинги (никелированные или без покрытия). Они долговечны, не ржавеют и пластичны. Для газопроводов и агрессивных сред применяют сталь или чугун.
2. Совместимость: Всегда точно знайте диаметры соединяемых труб и шаг резьбы (трубная цилиндрическая резьба — стандарт для сантехники).
3. Назначение: Если вам нужно просто удлинить линию — берите муфту. Если подключить гибкую подводку к крану большего диаметра — нужна футорка. Для соединения двух неподвижных конструкций — сгон.

Надеемся, этот гид поможет вам легко ориентироваться в мире резьбовых фитингов. В нашем каталоге представлен широкий ассортимент качественных соединителей для любых инженерных задач — от простых муфт до специальных переходников.
